Hs100e

Technische gegevens:

Type: HS 100 E HS 100 EK
Bouwjaar vanaf Einde 1953
Motor:vanaf Einde 1953 8/1955
Type: 512 DJ 512 DJ
Inhoud(cm3): 5431
Vermogen in PK/toeren min: 100/2400 105/2400
Boring: 96
Slag: 125
Aantal cilinders: 6
Soort: Diesel
Koeling: Water
Bediening:
Koppeling: Droge enkele schijf
Versnellingsbak: ZF AK 5-33, 5 vooruit+1 achteruit
Schakelschema:
Aandrijving: Cardan
Stuurinrichting:
Wielen:
Soort: Stalen schijfvelgen
Banden voor: 8.25 – 20 eHD, vanaf 1955 versterkt
Banden achter: 8.25 – 20 x 2 eHD, vanaf 1955 versterkt
Remmen:
Voetrem: lucht
Handrem: mechanisch op de achterwielen
Extra rem: optioneel: motorrem
Gewichten: HS 100 E HS 100 E/EK
Leeg gewicht: 3000 kg 3000/2950 kg
Laadvermogen: 4700 kg 5300/4900 kg
GVW: 8700 kg 9300 kg
Afmetingen:(in mm) HS 100 E, vanaf 1954 HS 100 E/EK, vanaf 1955
Lengte: 7100 7100/6420
Breedte: 2350 2350/2300
Hoogte: 2500 2480
Spoorbreedte voor: 1925 1925
Spoorbreedte achter: 1660 1680
Lengte laadbak: 4500 4500/3600
Breedte laadbak: 2200 2200/2100
Wielbasis: 4200 4200/3850
Topsnelheid: 75 km/h 75 km/h

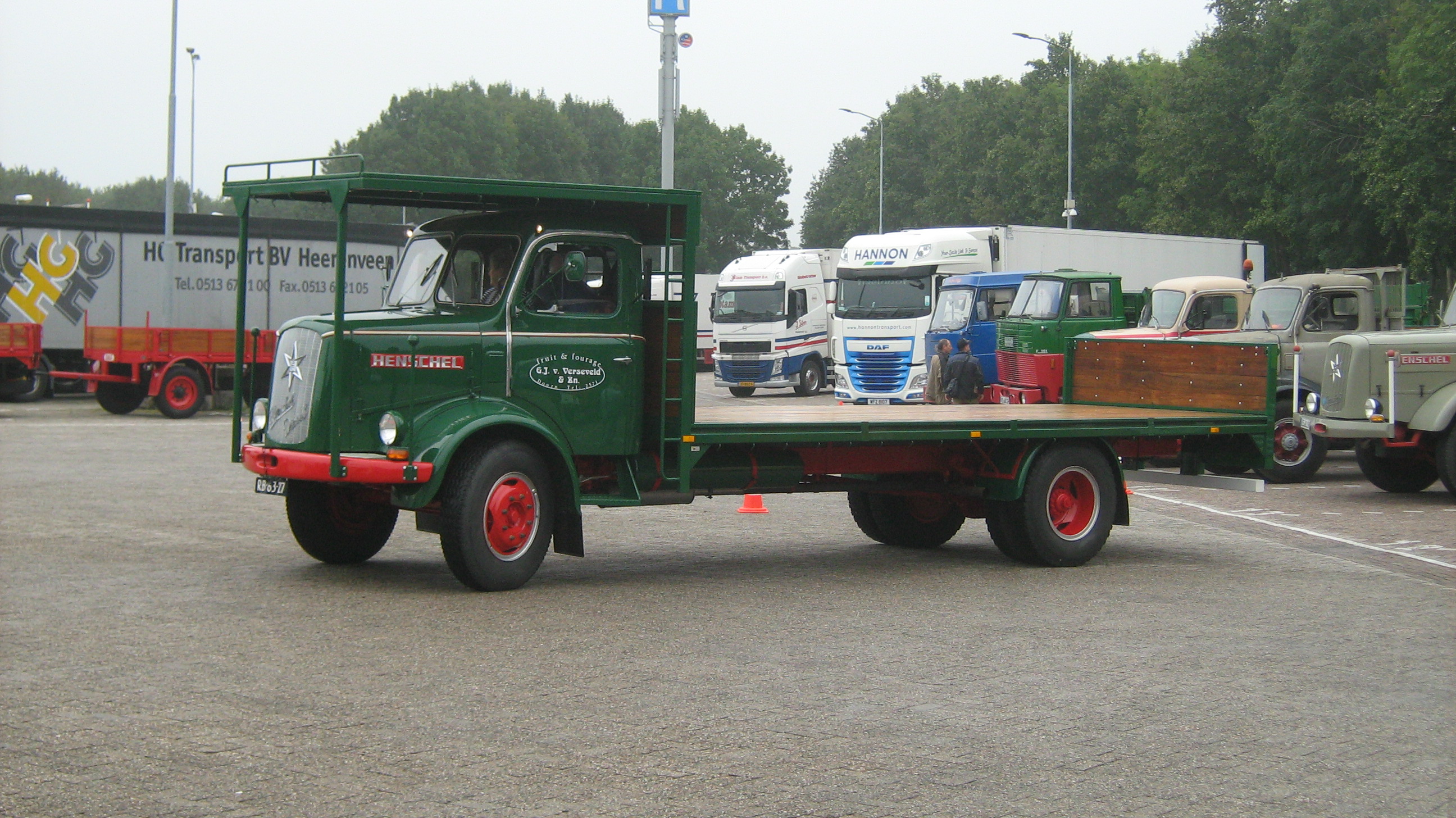

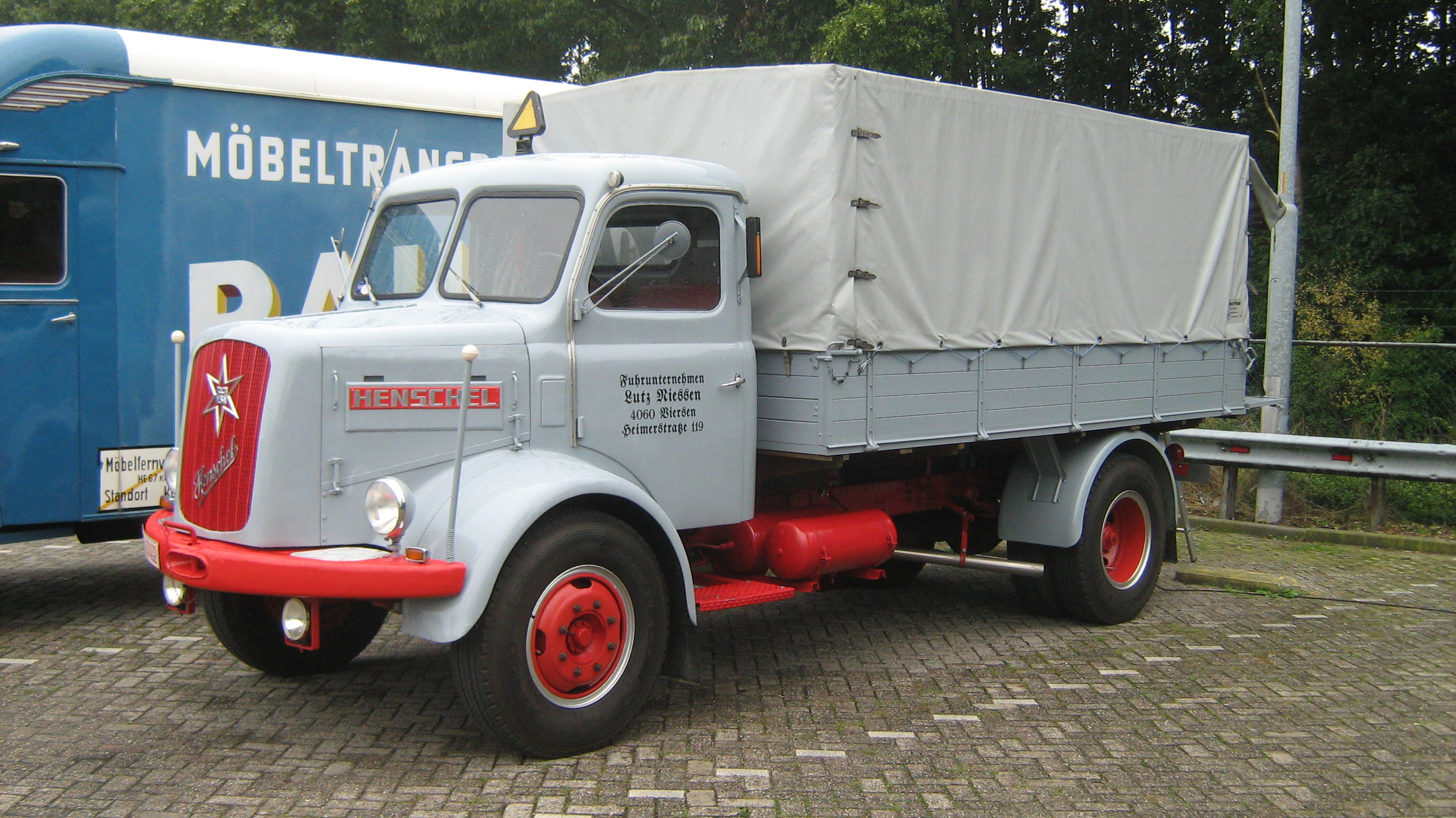

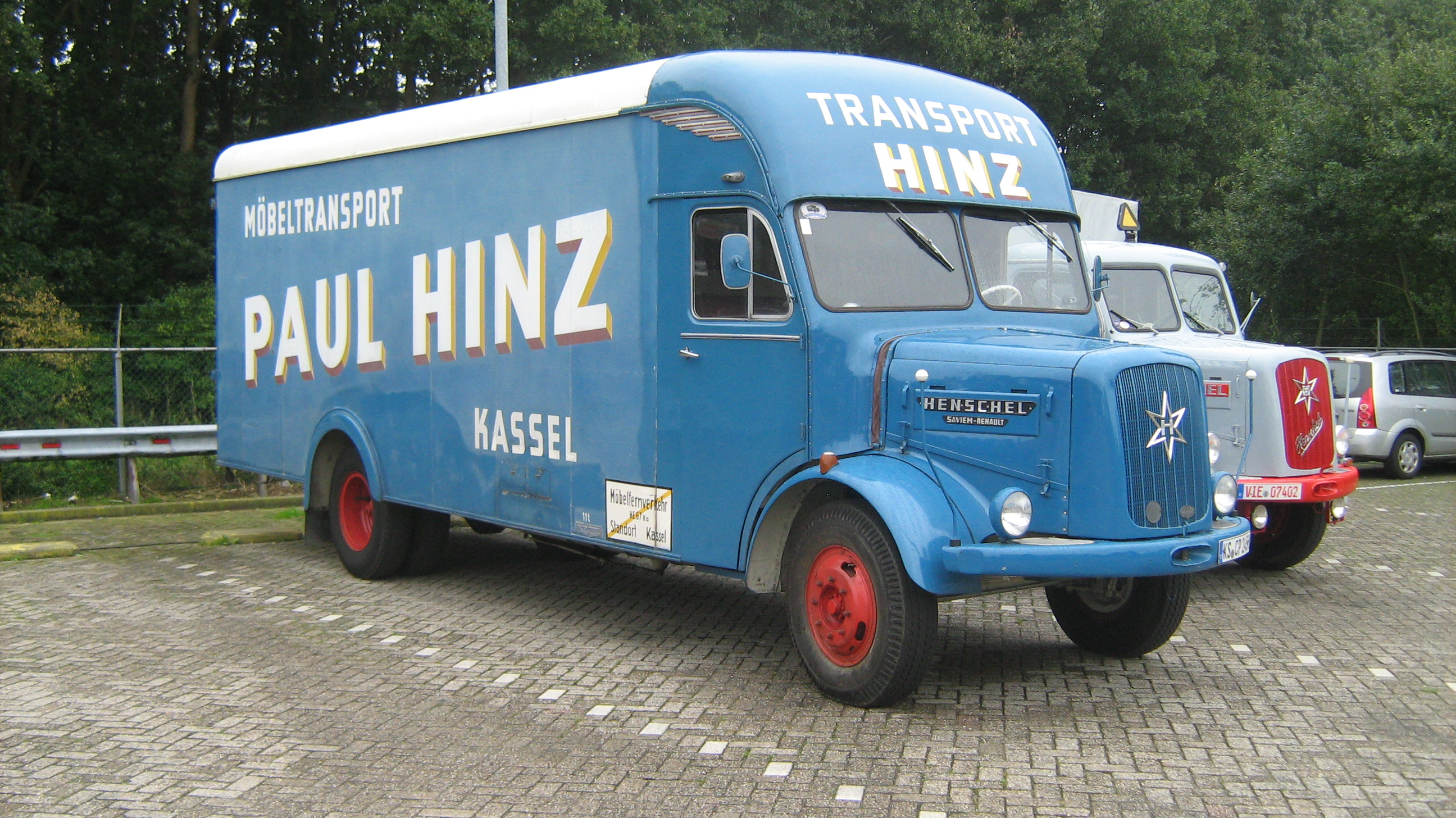

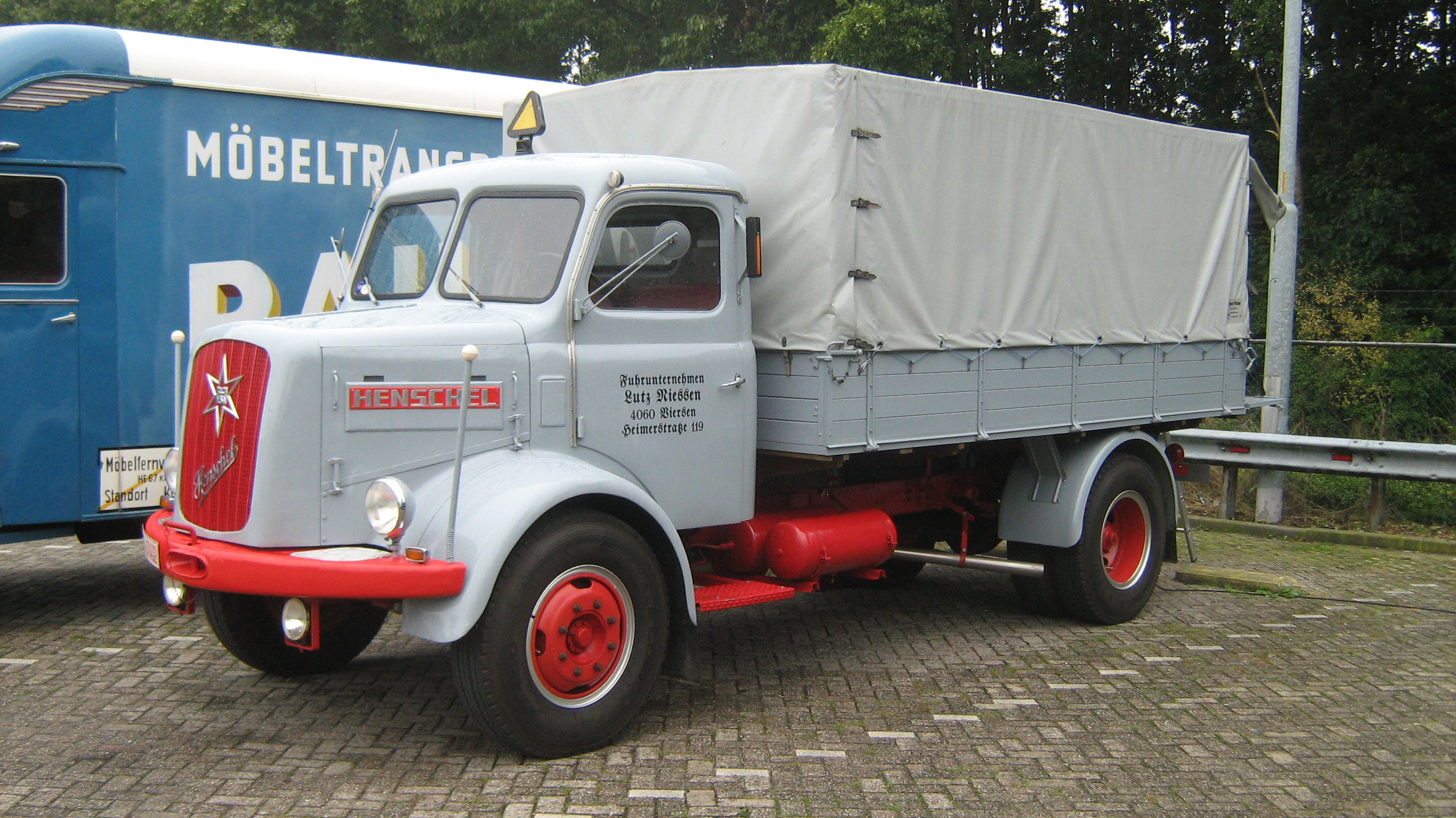

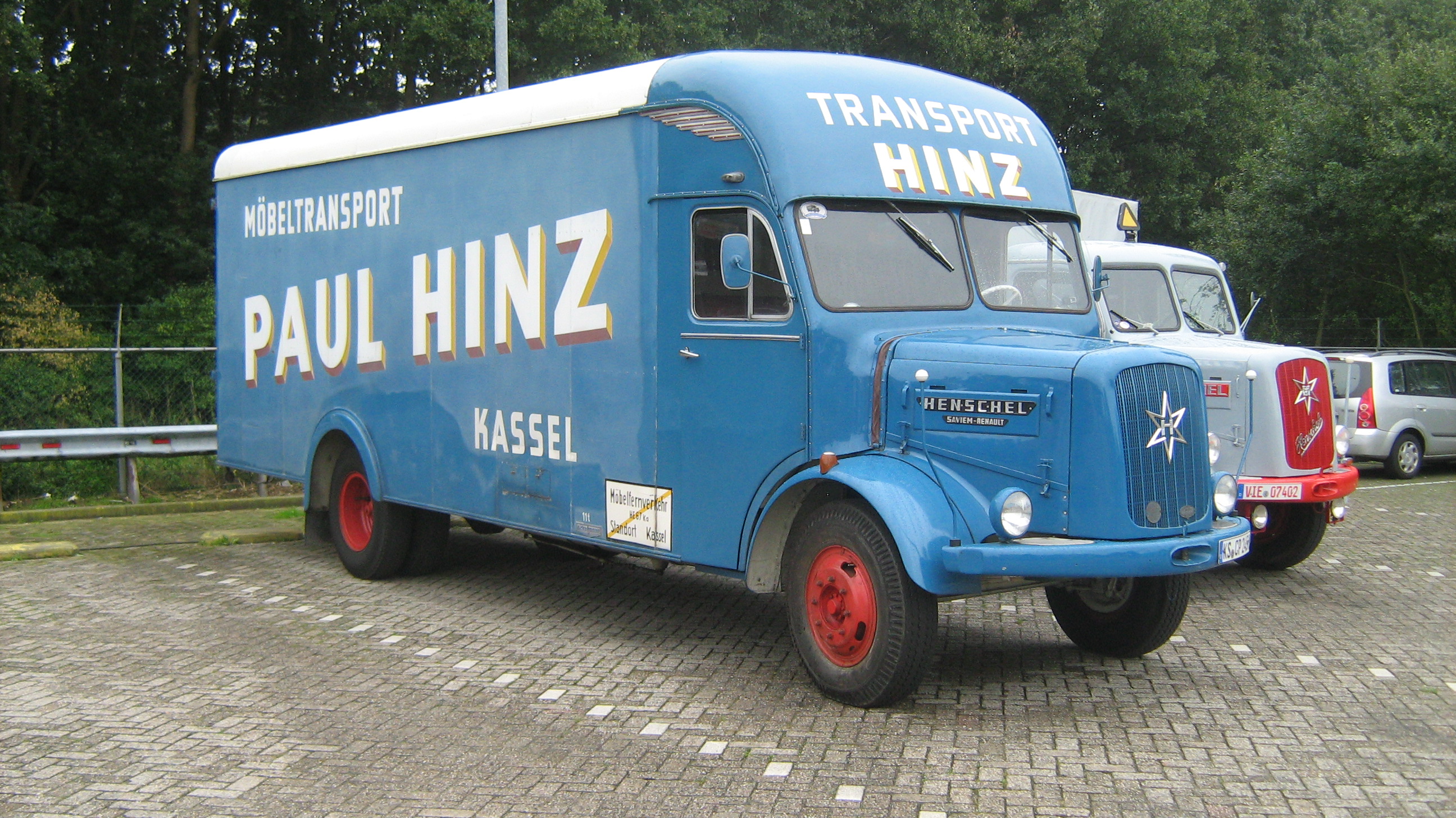

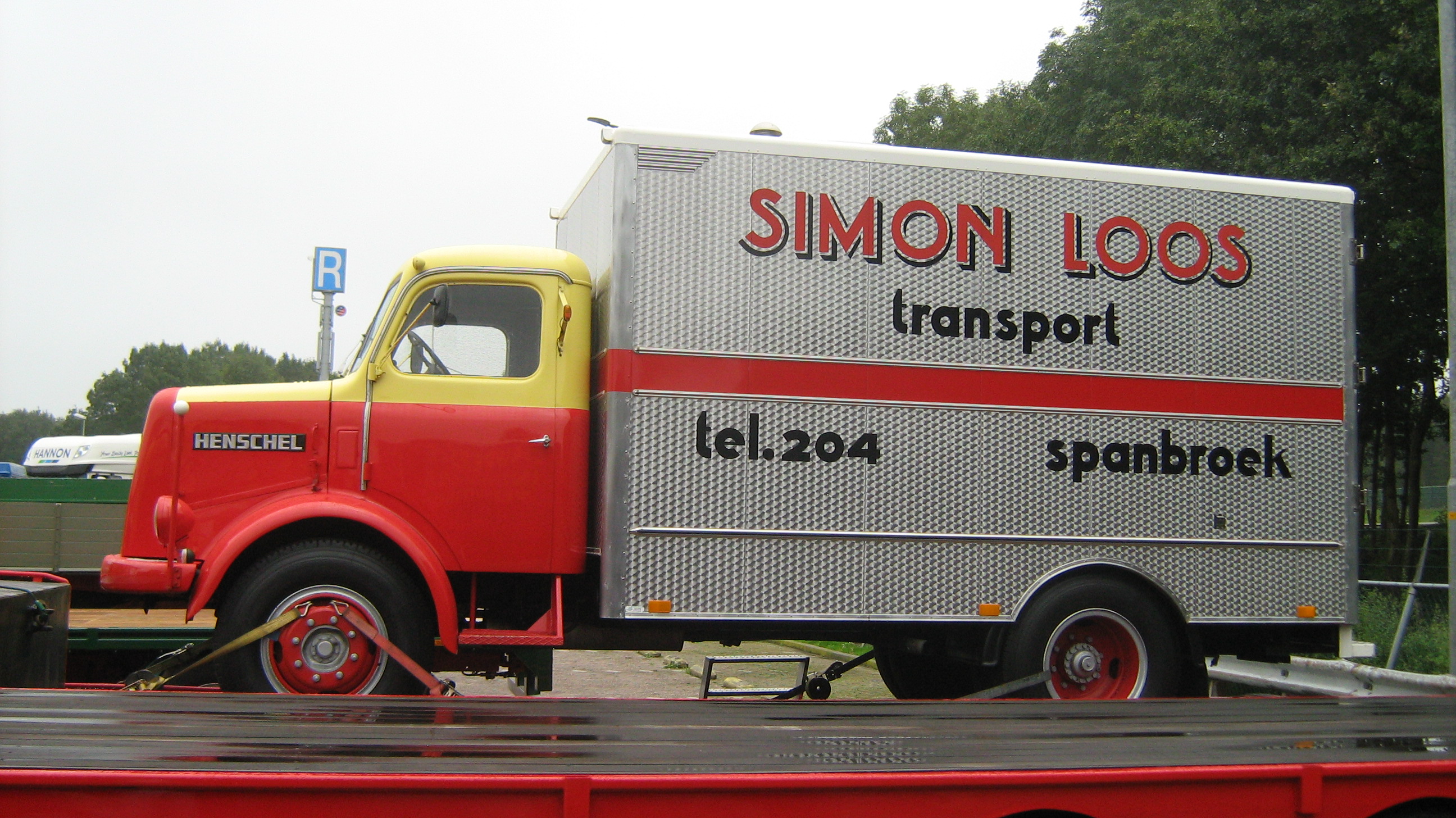

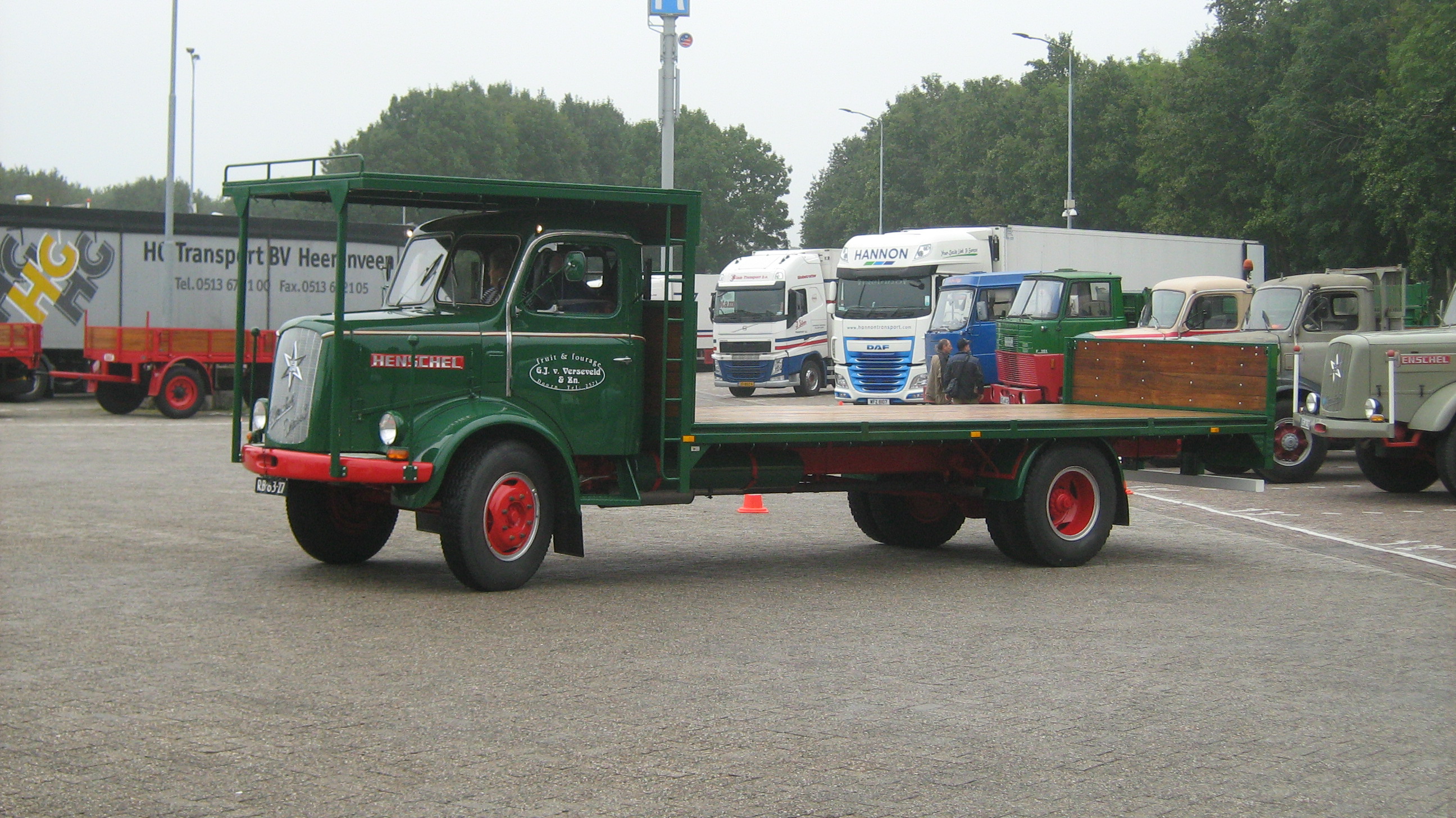

Henschel HS 100
Henschel HS 100
Henschel HS 100
Henschel HS 100
Henschel HS 100 Eigenaar: G.J. van Verseveld
Henschel HS 100
Eigenaar: G.J. van Verseveld

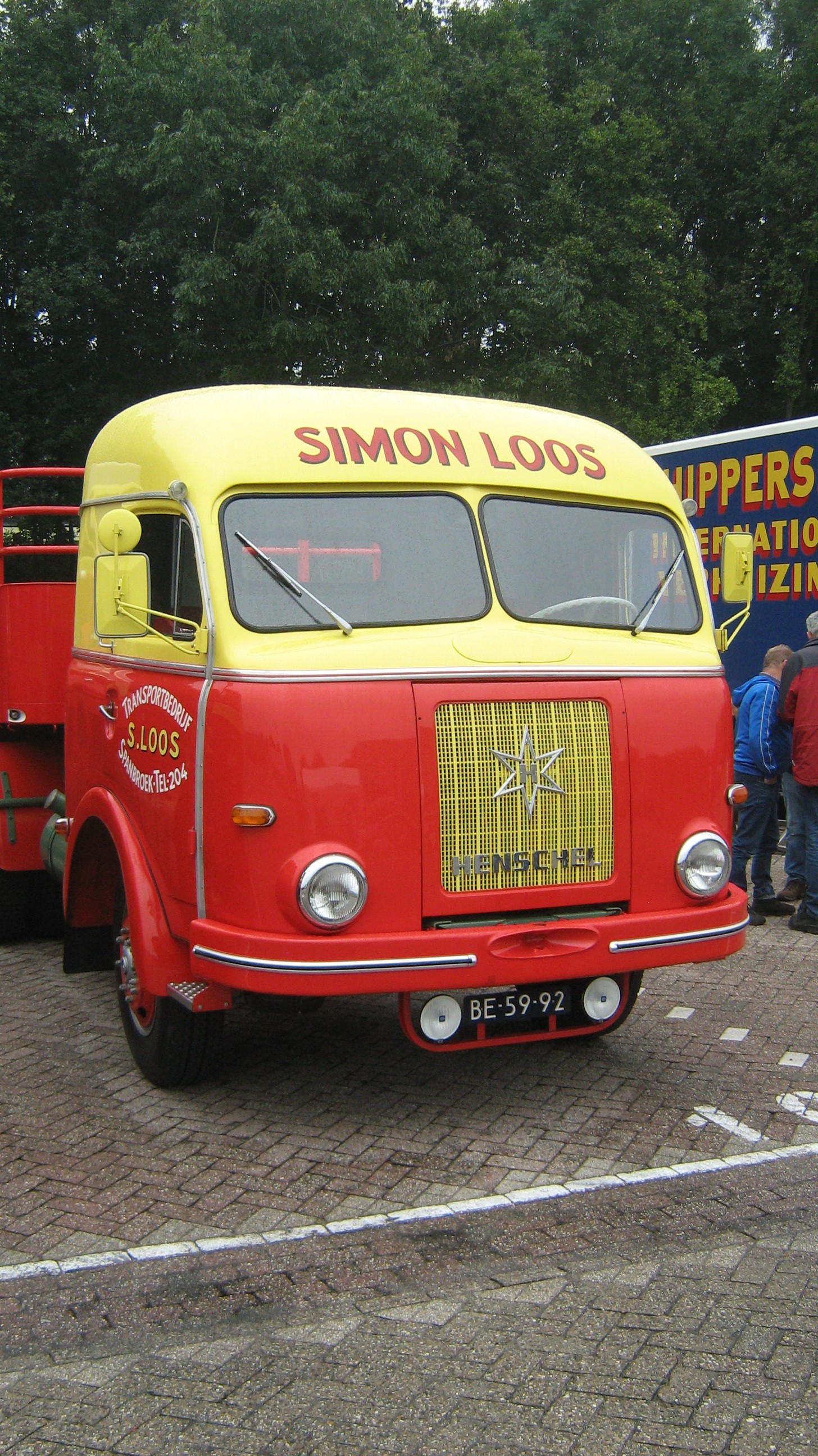

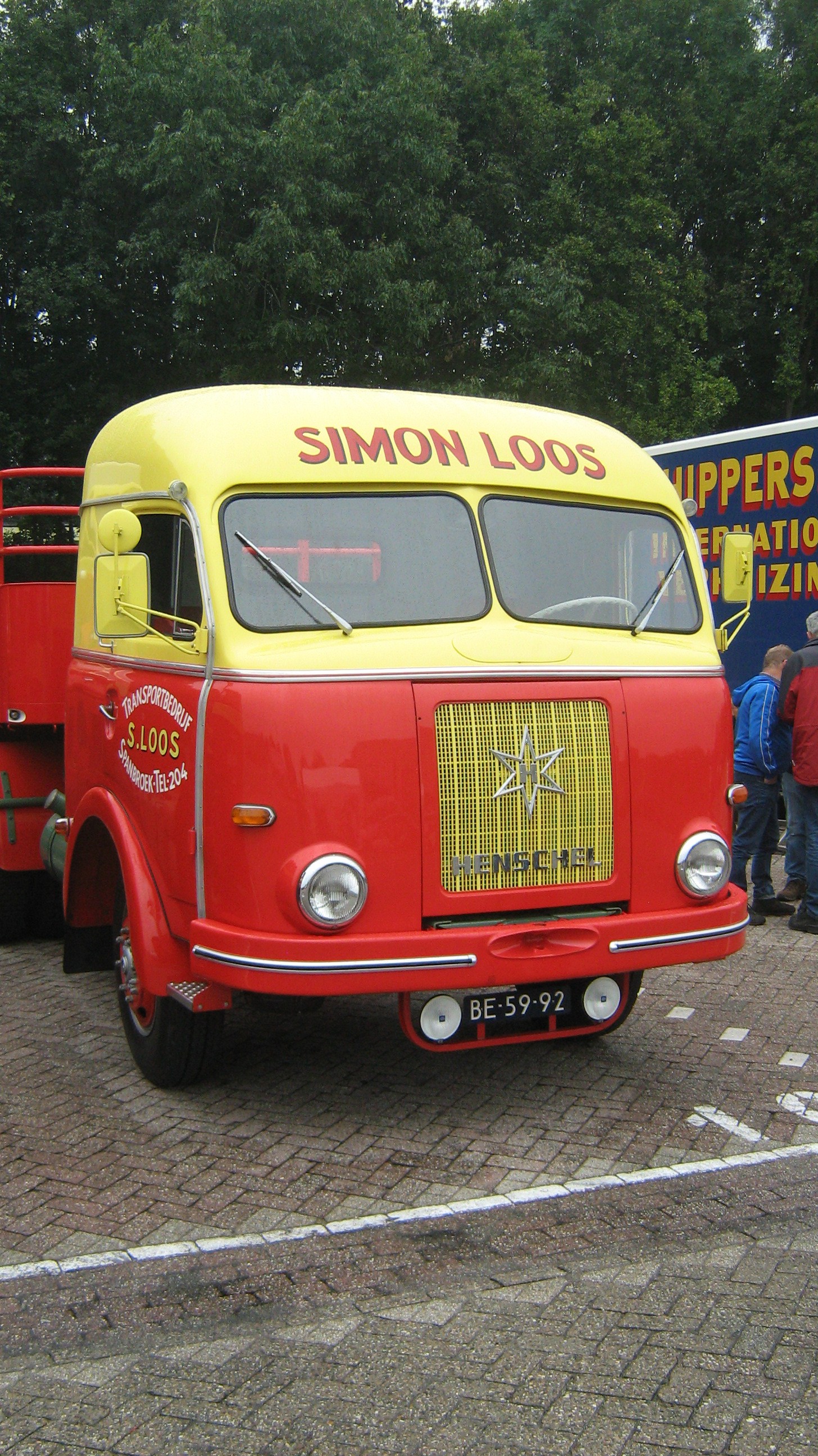

Henschel HS 100 TA
Henschel HS 100 TA
Henschel HS 100
Henschel HS 100
